Protégez votre PS3 FAT contre les YLOD en bloquant la ventilation de votre PS3 à 100%

1240 visiteurs sur le site | S'incrire

Accédez aux coordonnées de l’ensemble des techniciens professionnels recommandés par logic-sunrise 20 derniers dossiers et tutoriaux

Il existe 1000 et une méthode pour réparer sa ps3 Ylodé, mais on parle rarement de protèger la console d'un 1er YLOD ou d'un retour du problème aprés réparation, et pourtant les risques sont énormes, car si on ne  l'élimine pas la cause (sur-échauffement), elle sera toujours là pour reprovoquer le problème.

Dans ce tuto, je vous propose donc une solution 100% gratuite pour protéger votre PS3, mais vous devez vous préparez psychologiquement à supporter le bruit conséquent généré.



Prérequis :



- un bout de kaynar  (20cm un peu prés)

- une pince coupante pour couper et dénuder

- fer à souder + étain

- ruban de protection





Les étapes :



1/ Démontez votre ps3, vous trouverez un tuto complet ici et vous vous arretez à l'étape 6-7



2/ enlevez l'ensemble de la carte mére+la cage métalique de la cage plastique pour avoir le ventilateur





3/ identifiez le fil gris et coupez le





4/protégez la partie qui vient de la carte mère avec du ruban/scotch protecteur





5/soudez un bout de kaynar sur la partie du fil gris qui partait vers le ventilo et protegez le noeud avec du ruban/scotch protecteur





6/identifier le fil 3,3v qui sort du PSU et coupez le





7/soudez l'autre bout du kaynar pour enfaire un noeud à 3



8/protégez le noeud avec du ruban/scotch protecteur





9/ et mettez votre casque antibruit ^^ (je rigole biensure)





voila votre ps3 est 100% protégée contre le YLOD



Posté : mercredi 08 juin 2011, 15:36 par Manethon.
08 juin 2011, 17:32
Approuver ce commentaire (+1)
Merci pour ce très bon tuto Manethon même si je l'utiliserai pas car j'ai une Slim :)
Répondre à ce commentaire
08 juin 2011, 17:36
Approuver ce commentaire (+1)
de rien pour l'instant il n'y a pas de risque pour les slims ;) mais faut être vigilant avec la qualité de la pâte thermique et son durcissement avec le temps
Répondre à ce commentaire
08 juin 2011, 18:53
Approuver ce commentaire (+1)
Bon tuto, mais il etait deja sur le site.

http://playstation-3...-ps3-a-100.html


A 100 % , la ventilation fait un bruit de malade, ( plus fort qu une machine a laver ) !!

C est pas des betises en plus.


Ce qui serait bien , c est de savoir comment la bloquer manuellement a 50 %, je pense que cela serait suffisant. J ai essayé avec un variateur electrique et ca n a pas marché hélas :(

Je pense que cela doit etre possible via un potentiométre ?? mais a confirmer, car j ai essayé aussi et ca n a pas fonctionné !!
Répondre à ce commentaire
08 juin 2011, 19:30
Approuver ce commentaire (+1)
ça, ça va faire plaisir aux fatiste :) Sinon, l'ancien tuto n'est pas assez détaillé par rapport à celui ci :)
Répondre à ce commentaire
08 juin 2011, 19:56
Approuver ce commentaire (+1)
oui celui ci est mieux.

Quelqu un sait comment baisser sa ventilation manuellement ? et de la calibrer sois meme pour qu elle fasse un bruit relativement raisonable..

C est la question que je me pose depuis des mois :)
Répondre à ce commentaire
08 juin 2011, 20:45
Approuver ce commentaire (+1)

Bon tuto, mais il etait deja sur le site.

http://playstation-3...-ps3-a-100.html


A 100 % , la ventilation fait un bruit de malade, ( plus fort qu une machine a laver ) !!

C est pas des betises en plus.


Ce qui serait bien , c est de savoir comment la bloquer manuellement a 50 %, je pense que cela serait suffisant. J ai essayé avec un variateur electrique et ca n a pas marché hélas :(

Je pense que cela doit etre possible via un potentiométre ?? mais a confirmer, car j ai essayé aussi et ca n a pas fonctionné !!

celui la http://playstation-3...-ps3-a-100.html c'est pour les ps3 slim :S
le mien c'est pour la ps3 FAT :S
c'est vrais que le bruit est énorme (l'étape 8 c'est pour se protéger de ce bruit ^^) mais certains préfère supporter le bruit que de revoir ou voir un Ylod sur leur console ;)

pour varier la vitesse du ventilo PS3 j'ai donné une solution à tester il y a quelques jours

c'est un moteur à commande impulsionnelle donc il faut jouer sur la fréquence du signal envoyé pour varier la vitesse
Image IPB
Répondre à ce commentaire
08 juin 2011, 23:27
Approuver ce commentaire (+1)
Non c est bien un tuto de fat, mais le tien est mieux et plus explicite.

Cool ton plan , manque plus que le tuto, et je pense que ca ferait des heureux en pagaille :)
Répondre à ce commentaire
09 juin 2011, 00:53
Approuver ce commentaire (+1)
oui ^^ tu as raison je viens de regarder le tuto jusqu'au bout
disant que la couleur noir du PSU m'a perturbé ^^
Répondre à ce commentaire
09 juin 2011, 13:19
Approuver ce commentaire (+1)
Très bon tuto, les images sont là et l'explication est correcte.
Il faudra être un peu bricoleur(se) pour savoir faire ça.
Répondre à ce commentaire
10 juin 2011, 10:55
Approuver ce commentaire (+1)
Je l'ai fait sur la mienne, quand tu parles de casque anti-bruit, tu rigolais vraiment pas !! LOL
Ça va c'est assez simple a réaliser, j'avais pas démonté de PS3 avant ça, c'était mon baptême ;-)
Merci du tuto ! Il est parfait !
Répondre à ce commentaire
10 juin 2011, 10:56
Approuver ce commentaire (+1)
En fait, c'est exactement le même principe que pour la 360, pour booster le ventilo !
Je me trompes ?
Répondre à ce commentaire
11 juin 2011, 11:07
Approuver ce commentaire (+1)
C'est pas la fréquence du signal qui varie mais bien le rapport cyclique. C'est le principe du hacheur de tension. En fait plus le rapport cyclique est proche de 100%, plus la valeur moyenne de la tension du ventilo sera proche de Vmax. En gros si ton signal est a l'etat logique 1 tout le temps, alpha (le rapport cyclique) = durée du signal a l'etat haut/période = 1/1 = 100% --> Le moteur tournera donc a fond.
Pour le régler a 50% de sa vitesse max il faidrais que le signal sois a l'état 1 pendant la moitié de la période etc.
Reste a connaitre la periode et a quoi correspond un etat 1 (3,3v, 5v ...) et après on colle un oetit micro controlleur et le programme qui va avec pour le regler a notre guise!
Répondre à ce commentaire
11 juin 2011, 19:28
Approuver ce commentaire (+1)
Quelqu'un pourrait nous envoyer un son, du bruit que fais leur ventilateur après avoir suivi le tuto ?
Sinon sa sera utilise pour certains. :D
Répondre à ce commentaire
16 juin 2011, 07:33
Approuver ce commentaire (+1)
Excellent tuto, merci ;)
Répondre à ce commentaire
17 juin 2011, 17:47
Approuver ce commentaire (+1)

C'est pas la fréquence du signal qui varie mais bien le rapport cyclique. C'est le principe du hacheur de tension. En fait plus le rapport cyclique est proche de 100%, plus la valeur moyenne de la tension du ventilo sera proche de Vmax. En gros si ton signal est a l'etat logique 1 tout le temps, alpha (le rapport cyclique) = durée du signal a l'etat haut/période = 1/1 = 100% --> Le moteur tournera donc a fond.

Pour le régler a 50% de sa vitesse max il faidrais que le signal sois a l'état 1 pendant la moitié de la période etc.

Reste a connaitre la periode et a quoi correspond un etat 1 (3,3v, 5v ...) et après on colle un oetit micro controlleur et le programme qui va avec pour le regler a notre guise!

exactement
ceci dit on n'a pas besoin spécifiquement d'un pic mais un NE555 suffit pour générer le signal carré
Répondre à ce commentaire
18 juin 2011, 19:58
Approuver ce commentaire (+1)
j'ai une soluce bien plus facile sans soudure ..prenez un transfo de 9 v branchez le fil noir sur le plus du transfo et les 2 autres sur le moins avec un inter au milieux ou en debarnchant simplement votre transfo voila c'est tout ca ventile a fond en permanence ma 60 go apres ylod avait tenue 14 mois apres reparartion avant un nouveau ylod mais bon 14 mois ,voila ;)
Répondre à ce commentaire
18 juin 2011, 19:59
Approuver ce commentaire (+1)
a oui rajouter un variateur ;)
Répondre à ce commentaire
20 juin 2011, 16:38
Approuver ce commentaire (+1)
Sauf que la mli se fait par signal rectangulaire 0/3.3v...

"j'ai une soluce bien plus facile sans soudure "
Et les fils tu les colle alors? XD
Répondre à ce commentaire
21 juin 2011, 22:17
Approuver ce commentaire (+1)

Sauf que la mli se fait par signal rectangulaire 0/3.3v...

"j'ai une soluce bien plus facile sans soudure "
Et les fils tu les colle alors? XD

+1 lol ou alors il utilise des cosses ...
Répondre à ce commentaire
22 juin 2011, 15:27
Approuver ce commentaire (+1)
Bon tuto, mais pour ce qui est du bruit, équivalent à un aspirateur, c'est moyen :)

J'avai plutot en tête l'envie de sortir l'alim de la console, en refesant les connectiques de façon à pouvoir débrancher la console de son alimentation. faut pas oublier que c'est un des cause de monté en température de la console, bien que je ne sais pas dans quel mesure.

Puis éventiellement de poser une grille supplémentaire sur la coque pour un petit ventillateur supplémentaire et en faire de même coté procésseur.

Se qui implique de conserver la console à la vertical, mais pour un refroidissement optimal par défaut c'est déjà un impératif.
Répondre à ce commentaire
24 juin 2011, 20:21
Approuver ce commentaire (+1)
GG Manethon !!!
Pour les autres, utilisez ce tuto si vous avez une FAT !!!! Je le conseille vivement (3 plays a la poubelle pour l'expérience)
Répondre à ce commentaire
25 juin 2011, 20:16
Approuver ce commentaire (+1)

j'ai une soluce bien plus facile sans soudure ..prenez un transfo de 9 v branchez le fil noir sur le plus du transfo et les 2 autres sur le moins avec un inter au milieux ou en debarnchant simplement votre transfo voila c'est tout ca ventile a fond en permanence ma 60 go apres ylod avait tenue 14 mois apres reparartion avant un nouveau ylod mais bon 14 mois ,voila ;)

j'ai rien compris à ta solution :S .... tu alimentes directement le ventilo c'est ça ?
Répondre à ce commentaire
17 juillet 2011, 19:07
Approuver ce commentaire (+1)
Très bon tuto ;) Mais je ne sais pas du tout ce qu'est le kaynar ??
Et : 7/soudez l'autre bout du kaynar pour enfaire un noeud à 3.
Comment faire un nœud à 3 ?
Répondre à ce commentaire
18 juillet 2011, 22:17
Approuver ce commentaire (+1)
kaynar : fil électrique de petite section
un noeud à 3 : relier 3 embouts de fil entre eux
Répondre à ce commentaire
19 juillet 2011, 14:55
Approuver ce commentaire (+1)
Ah d'accord, merci beaucoup ;)
Répondre à ce commentaire
29 juillet 2011, 08:05
Approuver ce commentaire (+1)

kaynar : fil électrique de petite section
un noeud à 3 : relier 3 embouts de fil entre eux


LOL! XD Moi j'aurais plus dit kynar non?

Très bon tuto ;) Mais je ne sais pas du tout ce qu'est le kaynar ??
Et : 7/soudez l'autre bout du kaynar pour enfaire un noeud à 3.
Comment faire un nœud à 3 ?


Le kynar a la base c'est le non de l'isolant du fil, mais par abus de langage il désigne tout simplement un fil très fin.
Répondre à ce commentaire
29 juillet 2011, 13:06
Approuver ce commentaire (+1)
^^ oui oui kynar mais l'abus de langage est devenu un standard d'appélation ;)
Répondre à ce commentaire
14 décembre 2011, 23:04
Approuver ce commentaire (+1)
Merci pour ce très bon tuto
Répondre à ce commentaire
17 décembre 2011, 16:06
Approuver ce commentaire (+1)
merci pour ce tuto, en revanche je voulais savoir ou trouvé du kynar ?
Répondre à ce commentaire
23 décembre 2011, 01:06
Approuver ce commentaire (+1)
cherches awg sur ebay si non tu peux aussi utiliser d'autres types de files
Répondre à ce commentaire
24 février 2012, 20:49
Approuver ce commentaire (+1)
super tuto, ma play a repris du poils de la bête mais Elle rugis comme un aspirateur x) Plus que me procurer un potentiomètre
Répondre à ce commentaire
25 février 2012, 18:25
Approuver ce commentaire (+1)
personne n'a rencontrer le problème suivant, la play se coupe apres un certains de jeux et retourne en YLOD, malgré le ventilateur à 100% :/
Répondre à ce commentaire
25 février 2012, 20:53
Approuver ce commentaire (+1)
si la console se coupe au milieu de jeu et qu'au redémarrage elle redémarre c'est que c'est un problème pâte thermique pas assez présente ou séchée , ou encore la présence d'un décalage entre le radiateur et le GPU causé par les rondelles ou les éléments de pressions qu'ils rajoutent les gens des fois
Répondre à ce commentaire
27 février 2012, 14:45
Approuver ce commentaire (+1)
Merci Manethon, je n'ai pas rajouté d'éléments en plus, une pâte thermique comme celle utilisée pour un processeur d'un ordinateur peut faire l'affaire ?
Répondre à ce commentaire
08 mars 2012, 20:22
Approuver ce commentaire (+1)
peu importe la marque ou le domaine d'utilisation prédéfinie, le plus important se sont les caractéristiques thermiques de conductivité
il faut qu'elle soit la plus liquide possible et avec un bon coefficient de conductivité thermique, la meilleur reste l'artic sylver 5
Répondre à ce commentaire
22 septembre 2014, 00:44
Approuver ce commentaire (+1)
Fonctionnel je vient de teste merci ma PS3 monte a 83° maintenant 46° Avec la pâte thermique change dommage le bruit mais on peut tout demande lol merci a toi
Répondre à ce commentaire
18 mars 2015, 07:07
Approuver ce commentaire (+1)

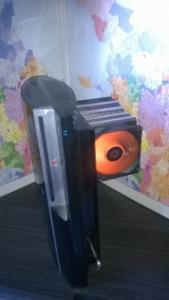

Salut a tous.. passer voir ma chaîne y a une autre solution bien

plus efficace pour protéger vos ps3 . a l'aide de gros ventirad .

ma console tourne a 30° rsx 29 gpu .

https://www.youtube....X6FSzLTuS7bjNmw

Répondre à ce commentaire
18 mars 2015, 10:57
Approuver ce commentaire (+1)

Tu veux pas liker ton commentaire ici aussi?

Répondre à ce commentaire
13 avril 2015, 02:40
Approuver ce commentaire (+1)

il y a pas mieux que l'augmentation du flux d'air et la vitesse avec une bonne pâte thermique pour régler le problème, les solutions avec des ventilateur externe sont totalement usless

Répondre à ce commentaire
30 mars 2016, 17:29
Approuver ce commentaire (+1)

bonjour à tous,



j'ai une ps3 fat, depuis aujourd'hui ma console semble s' allumér mais l'écran reste noir.

comment savoir si je suis victime d'un ylod?





PS: je suis désolé de ne pas avoir creer mon propre topic mais ça me marque "vous ne pouvez pas commencer un sujet" :(
