Changer une coque de Ds lite

519 visiteurs sur le site | S'incrire

Accédez aux coordonnées de l’ensemble des techniciens professionnels recommandés par logic-sunrise 20 derniers dossiers et tutoriaux

Il est tout a fait possible si l'on est patient et minutieux de changer sois-même la coque de sa Ds si elle est cassé ou simplement si elle ne vous plait plus et que vous voulez en changer.

Ce tuto vous guidera sur comment le faire au plus simple .



/!\ En aucun cas , ni moi , ni Logic-Sunrise ne pourrait être tenu pour responsable si vous deteriorez votre console suite a une mauvaise manipulation , Donc restez prudent /!\



Materiel requis :

-Un Ds avec la coque a changer

-Une coque de rechange

-Un petit tournevis cruciforme

-Un tournevis Triwing

-Beaucoup de temps



Cela devrait suffire a mener a bien toute les étapes .



Le Démontage


1. La partie exterieure

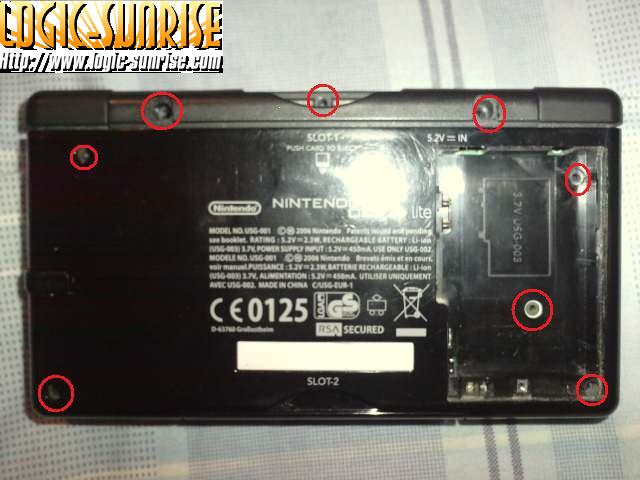

Commencez par enlever la vis de la batterie ( la plus simple ), enlevez la batterie .

Desormais il reste 8 vis a enlever :

-4 vis cruciforme

-4 vis Nintendo

vis

Les pieds en caoutchouc cachant les vis sont assez fragiles alors si vous souhaitez les garder retirer les delicatement .



Maintenant , cela commence a ce corser , il faut retirer la coque dont vous avez ôter les vis EXTREMEMENT delicatement , il n'est pas rare de casser le bouton power en etant pressé et la c'est beaucoup plus difficile a changer qu'une coque .

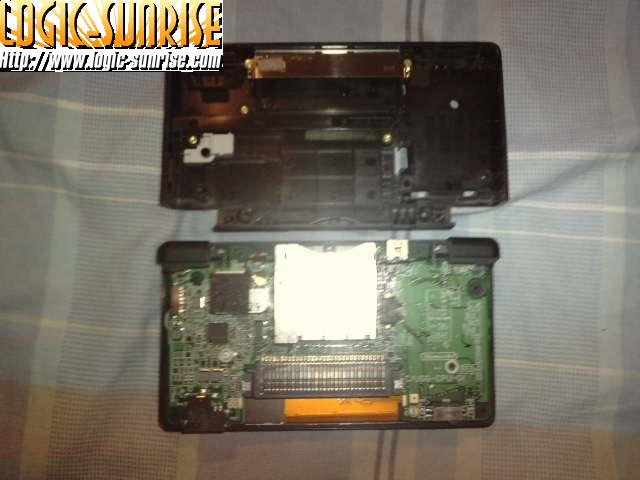

Vous obtenez ceci :



2. Libérer la carte mère

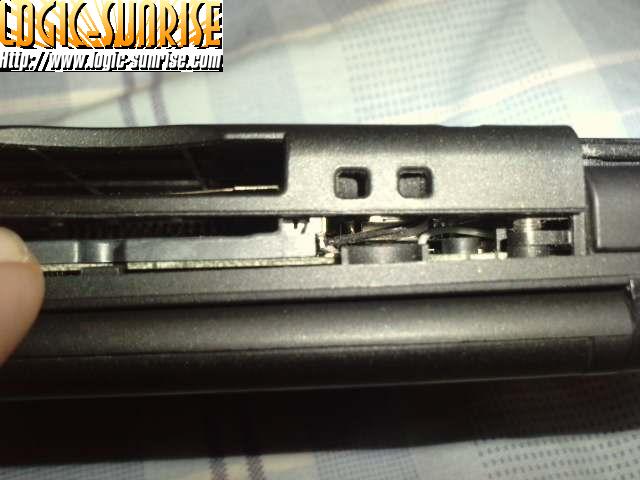

Pour commencer retenez bien la façon dont sont mis les ressort des touches L et R ,

puis enlever les 2 boutons .

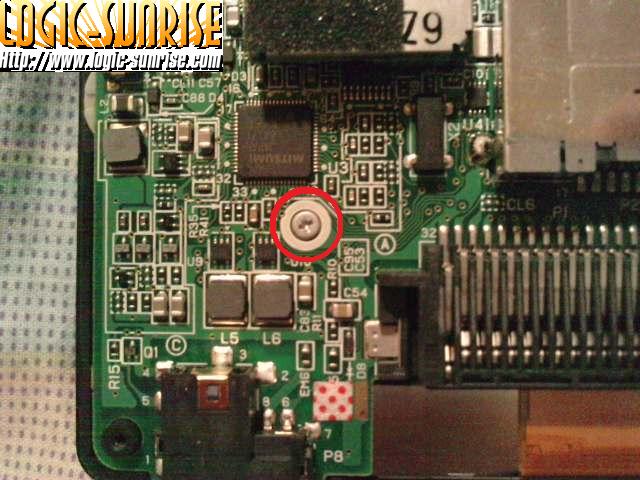

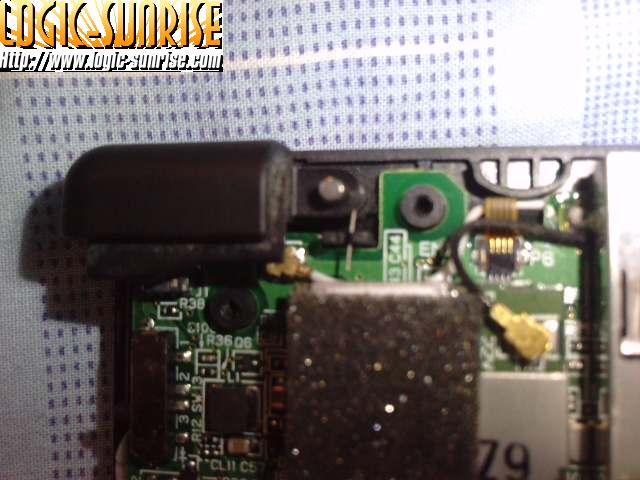

Retirez désormais cette vis :

vis2



Il ne reste normalement aucune vis retenant la carte mère .

Rouvrez delicatement votre DS et poussez legerement sur l'ecran tactile pour faire sortir la carte mère .

ATTENTION : La carte mère est retenu par la nappe de l'ecran superieur alors allez-doucement si vous ne voulez pas tout arracher .

nappe

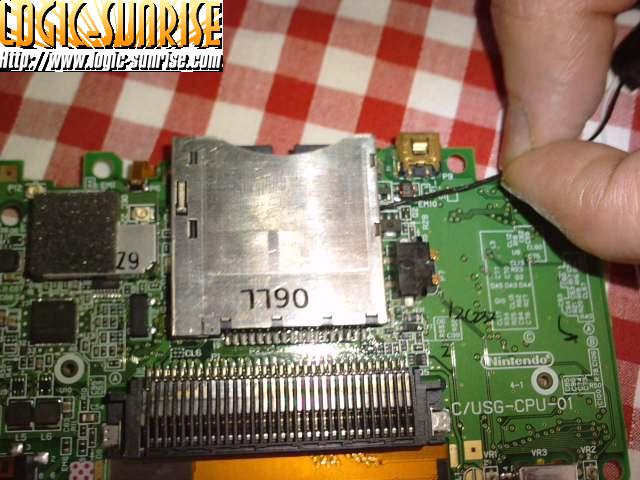

Débranchez le cable du micro ( blanc ) et celui du module wifi (noir ) en tirant legerement vers le haut pour les declipser puis faites passer le cable noir sous le lecteur de jeux .

dessous



Maintenant vous allez devoir declipser la nappe de l'ecran superieur , soulevez trés delicatement la petite barre noir pour debloquer la nappe

nappee

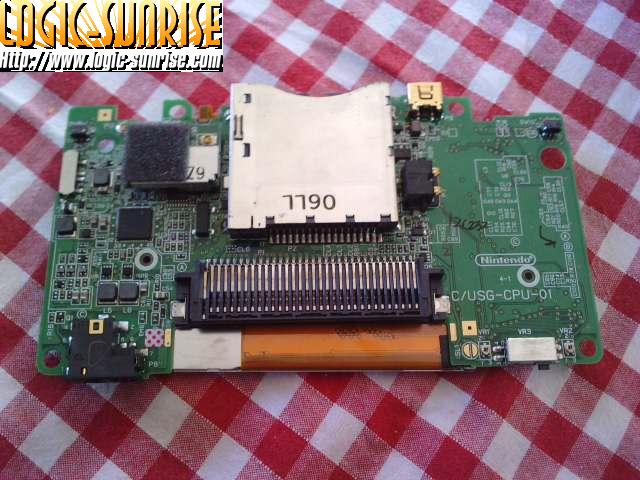

Maintenant mettez la carte mere en lieux sur



3. Coque superieure

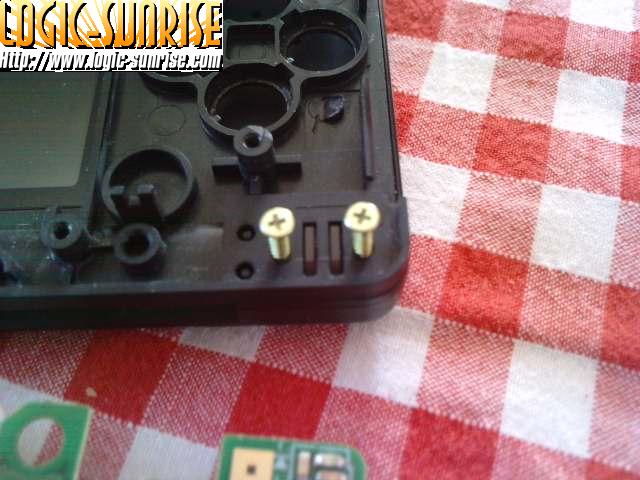

Commencez par retirez les deux grandes vis sous les leds

led

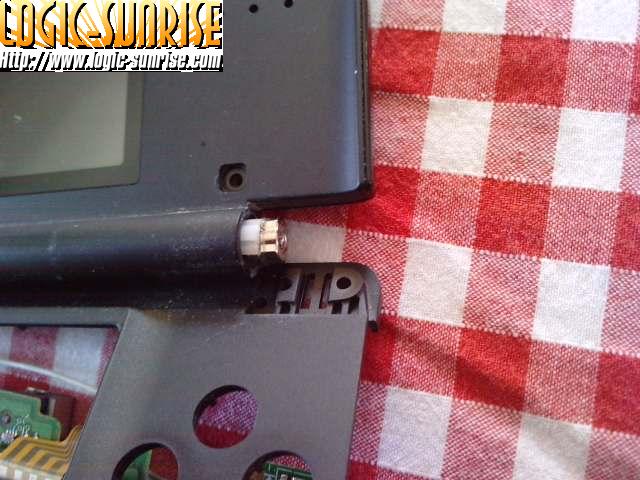

Enlevez l'angle puis la charnière a l'interieur

angle



Il faut maintenant dessassembler les deux parties de votre Ds ,

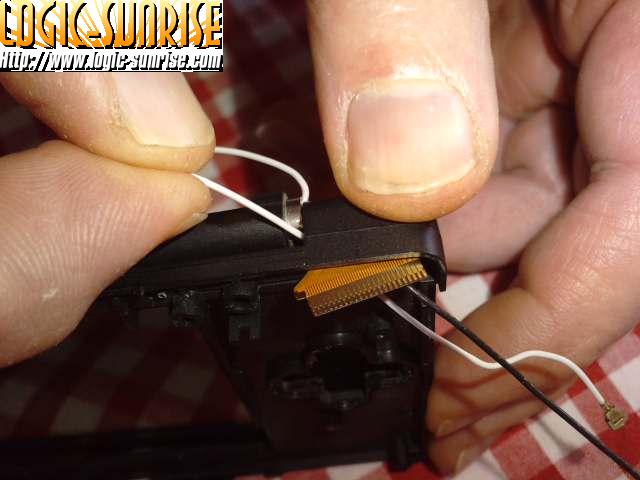

commencez par faire passer les fils noir et blanc

fils



Puis délicatement faites passer la nappe dans l'encoche ( delicatement , c'est hyper fragile ).

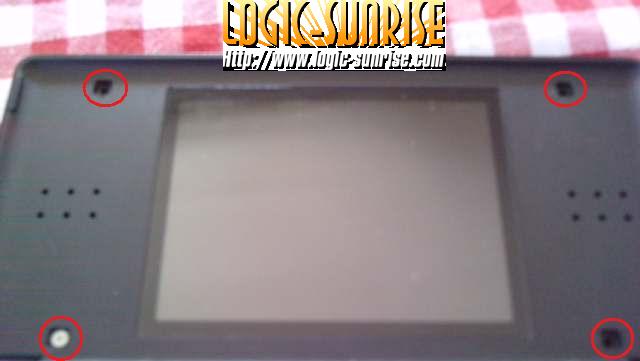

Enlevez les 4 petits cache plastique cachant les vis et les deux sur le cotés .

cache

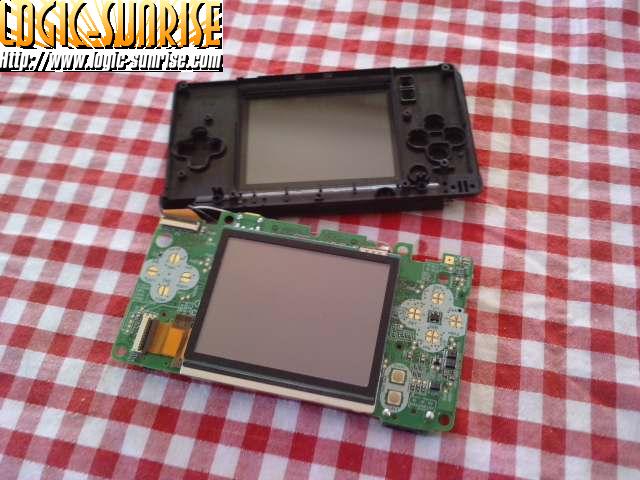

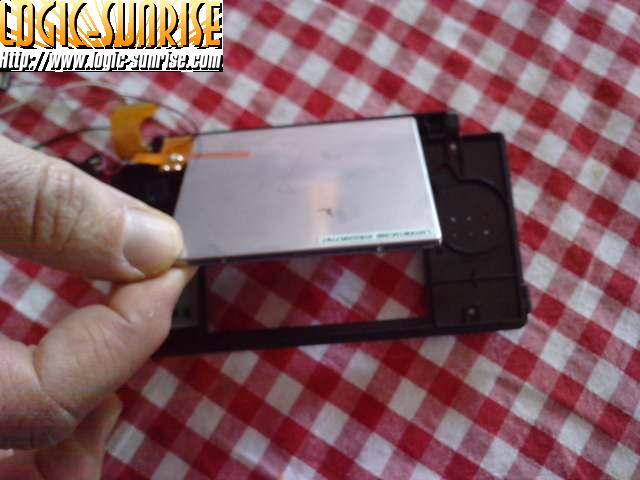

Poussez un peu vers le bas pour separer les deux coque , une fois séparée appuyez sur l'écran pour le décoller de la coque

ecran

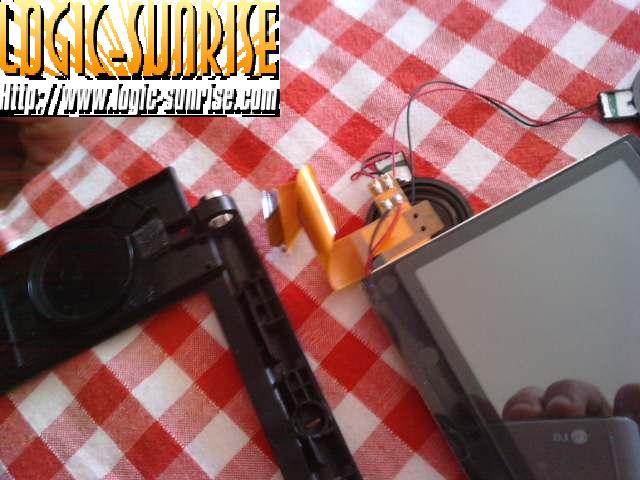

Désormais vous pouvez oter :

-la carte wifi et son fil

-le micro et son fil

-l'écran et la nappe en l'enroulant delicatement pour la faire passer dans le tube .



tube



Bravo vous avez complétement démonter la coque de votre ds !

Désormais vous avez juste a suivre ce tuto a l'envers avec une autre coque pour remonter la coque neuve .

Toujours aussi délicatement .



/!\ En aucun cas , ni moi , ni Logic-Sunrise ne pourrait être tenu pour responsable si vous deteriorez votre console suite a une mauvaise manipulation , Donc restez prudent /!\

Posté : jeudi 10 février 2011, 15:19 par Akuma.
