[Snes] Installation du PCB FFVI Man switchless 50/60hz dezonnage
Bonjour à tous, pour les fervent admirateur du rétro nous allons voir ce jour le dezonnage d'une Snes avec le pcb de l'excellent FFVI Man.
1) Les pré-requis
Une Snes of course!!! ou une super famicom
un Fer à souder
Du flux
Du Fil Kynar si vous n'utilisez pas le cable fournit avec le PCB
Une tournevis Gamebit 4.5 pour l'ouverture de la Snes
Un tournevis cruciforme
2) Démontage de la console

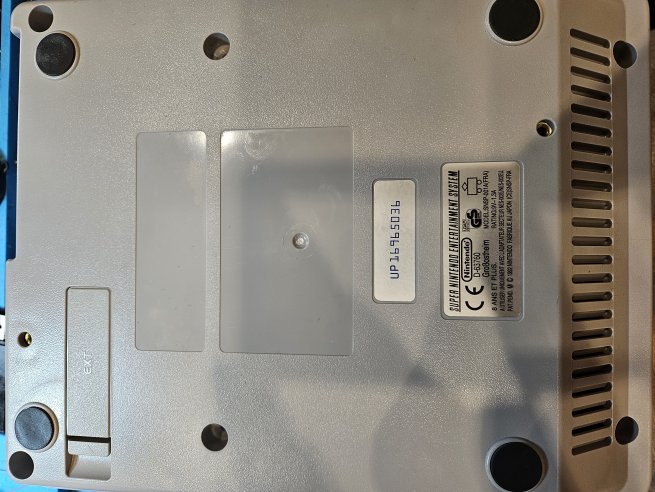

On commence par retirer les 6 Vis Gamebit au dos.

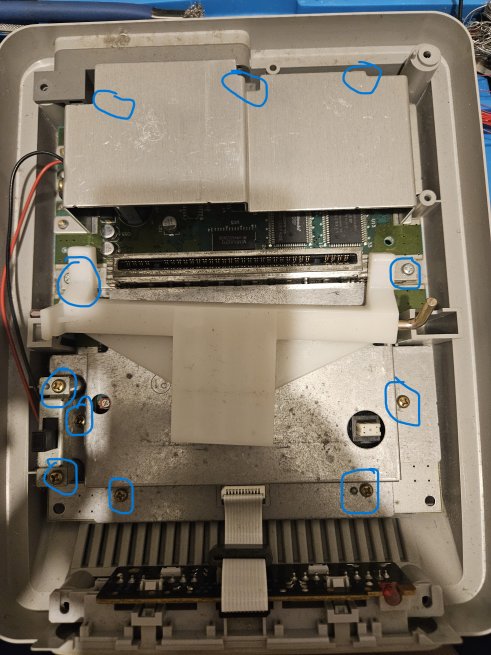

Ensuite on va retirer les vis cruciformes entourées en bleu sur la photo ci-dessous.
On déconnecte la nappe des ports manettes, puis on peux enfin sortir la carte mère.

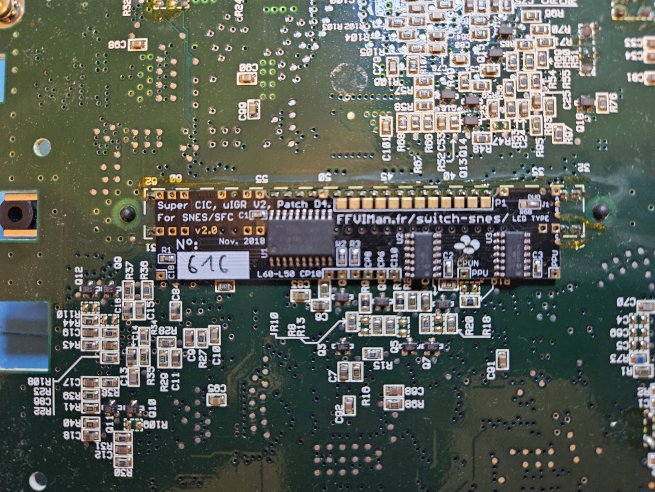

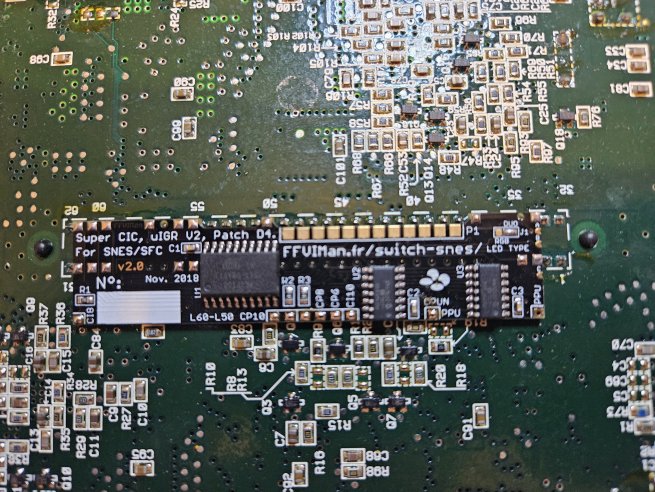

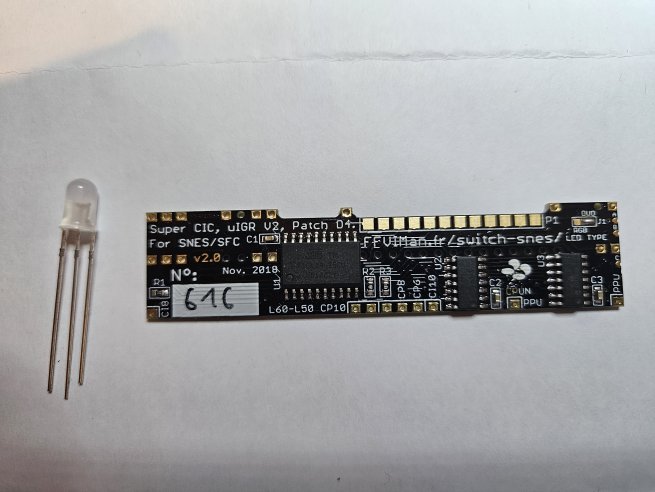

Nous allons maintenant préparer le PCB pour l'installation on le pose comme sur la photo ci-dessous.
Faite bien attention a ce que le pcb soit a l'endroit et bien plaqué à la carte mère.
On va ensuite souder les 16 pistes en faisant simplement couler l'étain dedans.

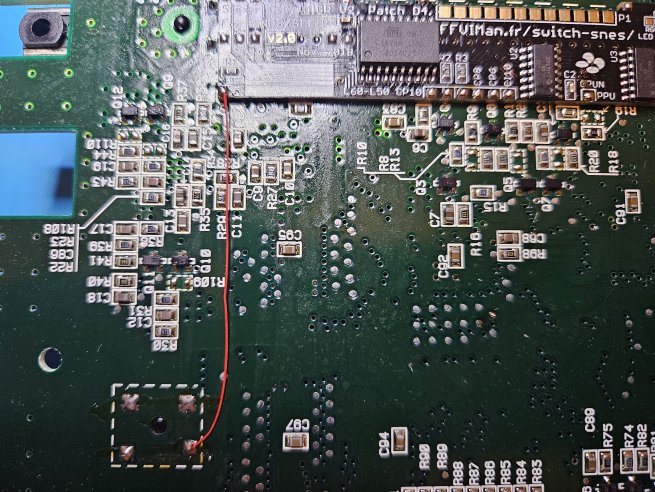

Nous pouvons continuer avec le montage filaire, premier point étant le C18 à souder sur un point du bouton reset.

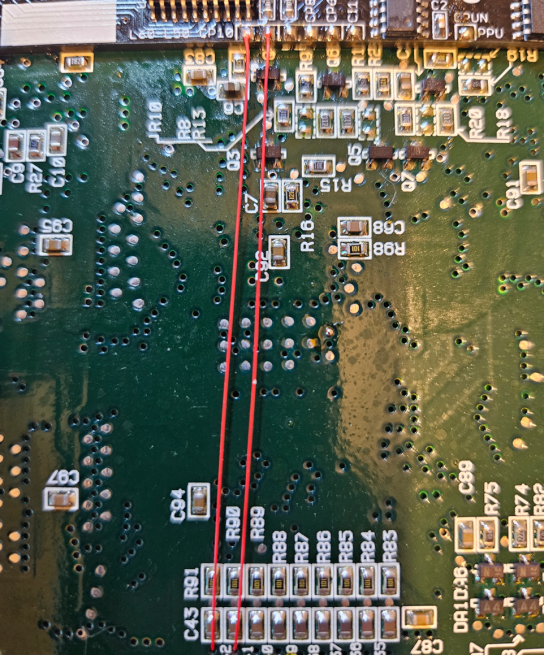

Ensuite les 2 fils qui iront sur la diode en fin de montage, faites les passer dans le trou en dessous du C42 et C41 comme sur la photo ci-dessous.
Si vous avez peur de vous tromper de fil en fin de montage faite un repère pour les identifier.

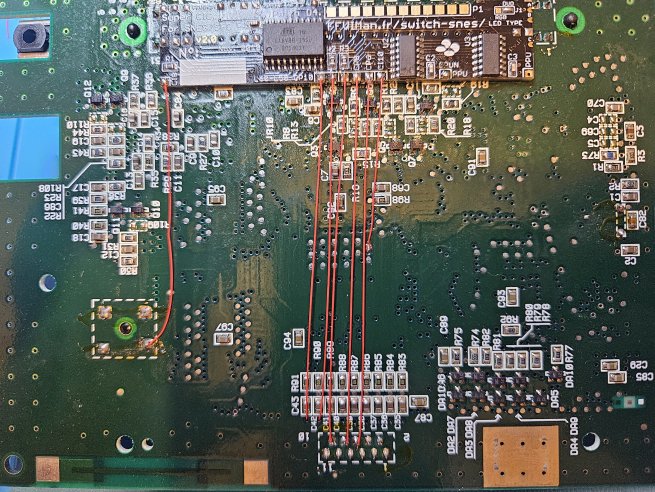

On continue avec les 3 prochains points, à souder sur le dessous du connecteur port manettes.
Attention les fils ne doivent pas se croiser.
Le 6eme et dernier points sur ce coter le CI10 est à prendre un tout petit peu plus haut.
On passe au point le plus important, le PPU à faire passer dans un trou à coter d'une diode comme sur la photo et à souder en 2 temps.

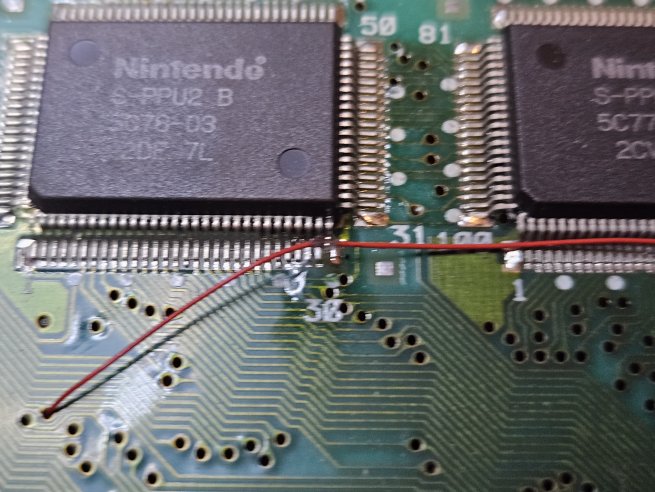

Le premier sur la pâte numéro 30 du PPU2 pensez à soulever la pâte et pas simplement souder dessus.

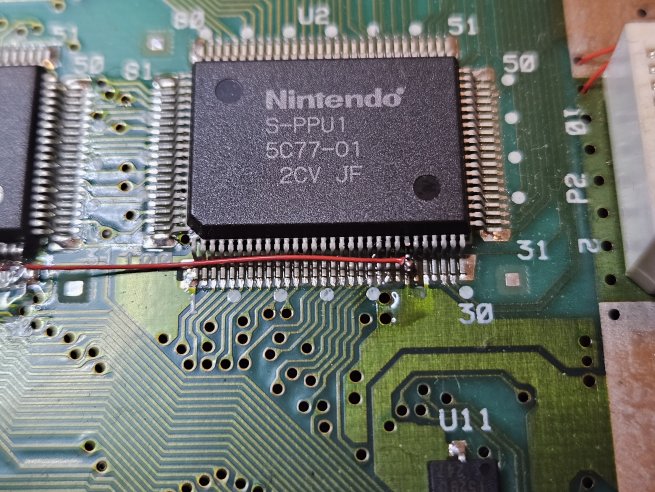

Le deuxième sur la pâte numéro 24 du PPU1 la aussi pensez à soulever la pâte.

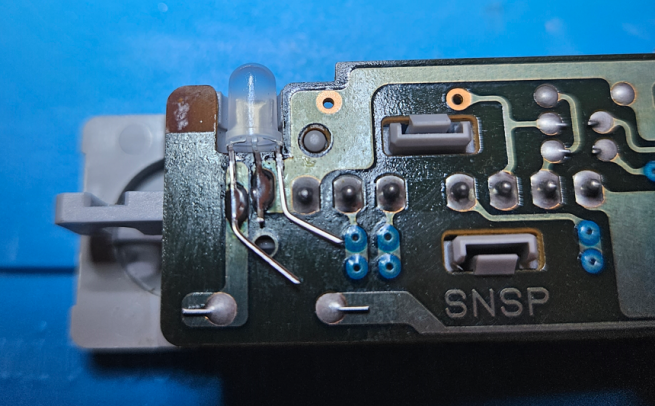

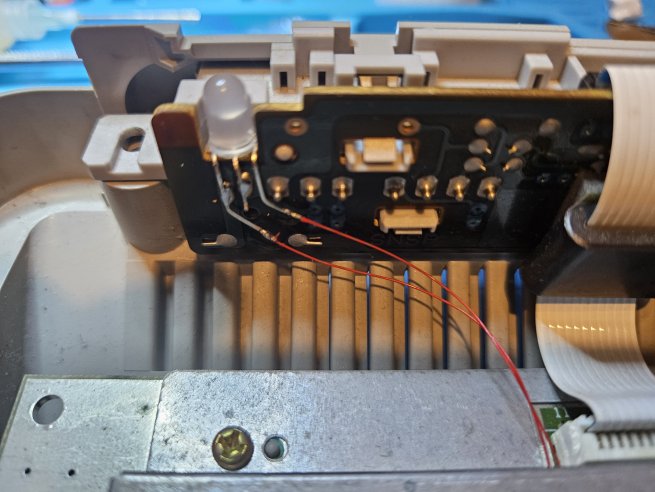

Remplacer la diode sur le port manette par celle fournit avec le PCB comme sur la photo ci-dessous.
Ensuite il faut souder les 2 fils au préalablement passer dans les troue sur les 2 pâtes de la diode.
Le premier étant pour la pâte de gauche (celle la plus basse) et le deuxième pour la pâte de droite (la plus haute sur la photo).

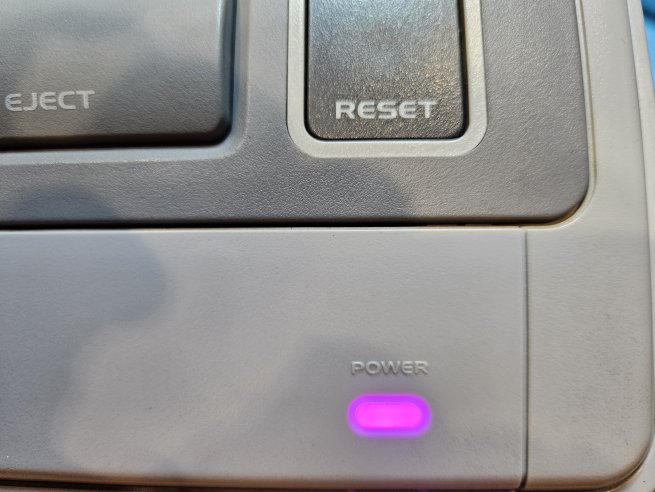

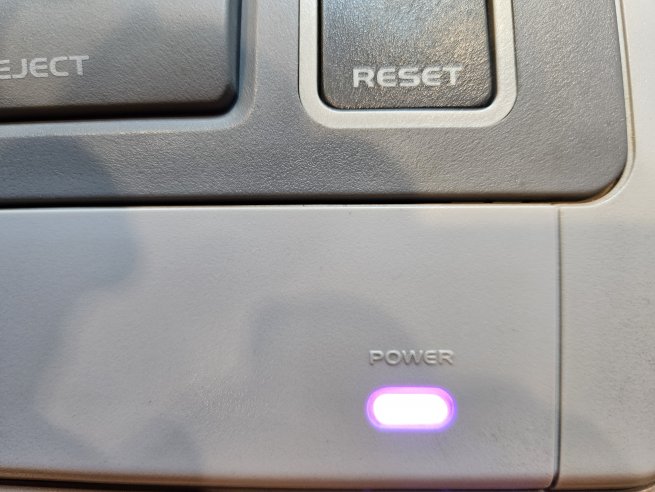

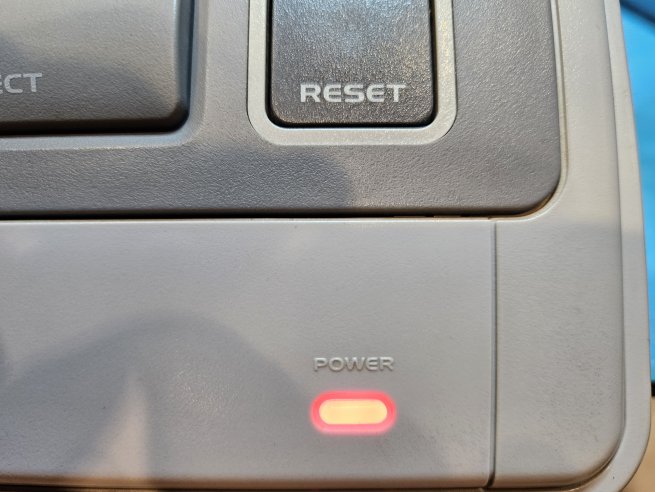

Voila le montage est finit si tous ce déroule correctement, vous devriez avoir un changement de couleur sur la diode en restant appuyer sur reset au démarrage.
Pour toutes questions n’hésitez pas à me MP
Il y à aussi beaucoup d'explication sur les possibles raccourcis manettes en main sur le site
D' FFVI Man que je vous conseille de lire.
Bon montage à tous
