[N64] Installation d'un digital key HDMI sur N64

Hello à tous,

pour ceux qui comme moi en ont marre de la prise péritel nous allons voir l'installation d'un HDMI sur N64.

je suis en préparation pour la PSX PS2 dreamcast etc.. aussi cela viendra d'ici quelques jours.

vous aurai besoin d'un digital key (facile à trouver sur ebay)

Des modèles bien plus évolué dispo sur le net avec le scanline etc... mais pour le tutos j'ai fais au plus simple et au moins chère 59€ le digital key contre 200€ le shiny de chez FX.

Un tournevis Gamebit 4.5

Un fer à souder

Flux

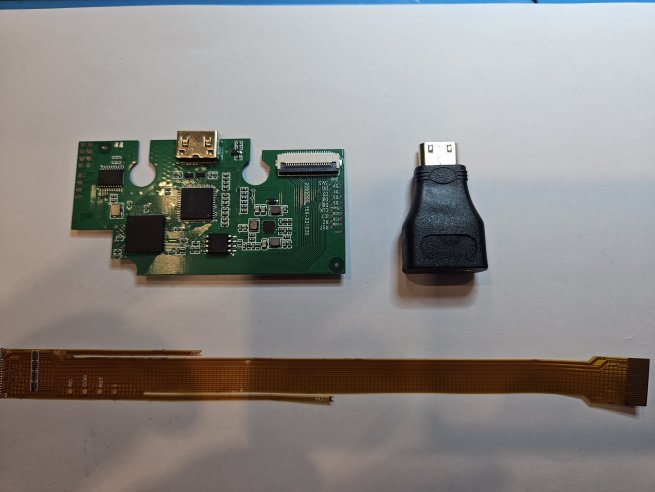

Le digital key se présente de cette façon

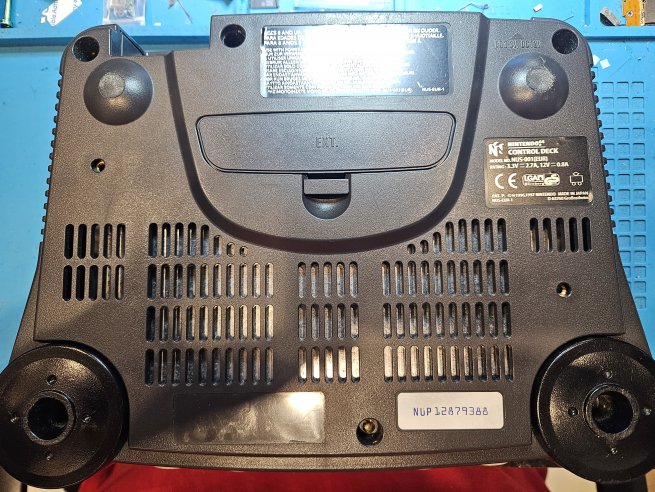

On commence par démonter la N64 en retirant les vis avec le gamebit à l’arrière.

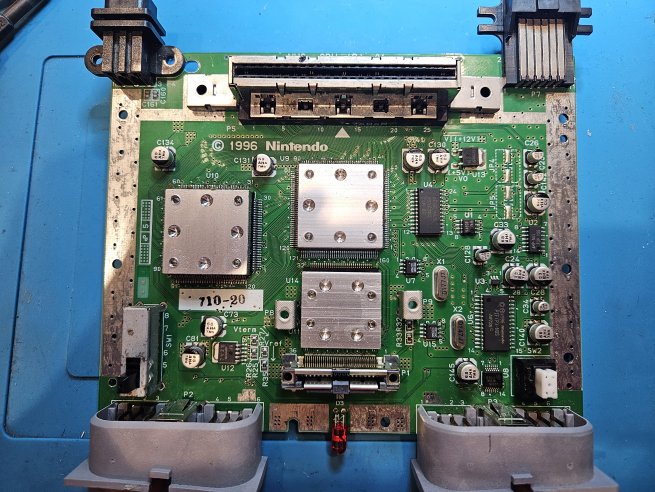

Ensuite les vis du radiateur sur le dessus afin de sortir la carte mère

sur la précédente photo c est le composant parmi les 3 gros carrer protégé par un refroidisseur qui nous interesse plus precisement celui en haut à droite.

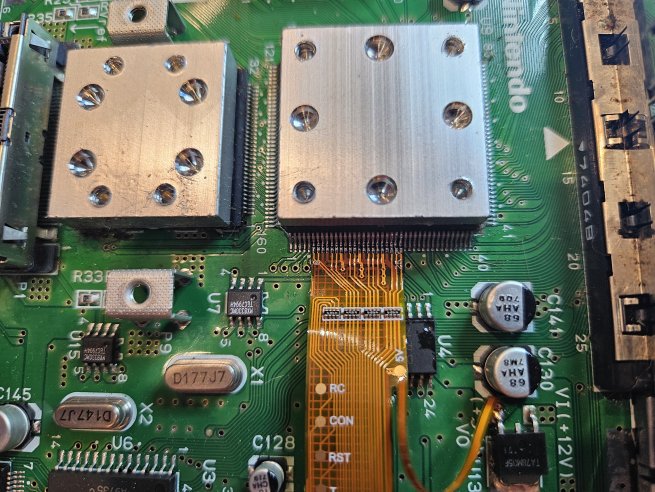

Sur celui-ci nous allons souder la nappe fournit avec le digital Key

du Pin 6 au pin 25 (petit conseil préparer les pistes sur la nappes avant c’est plus simple)

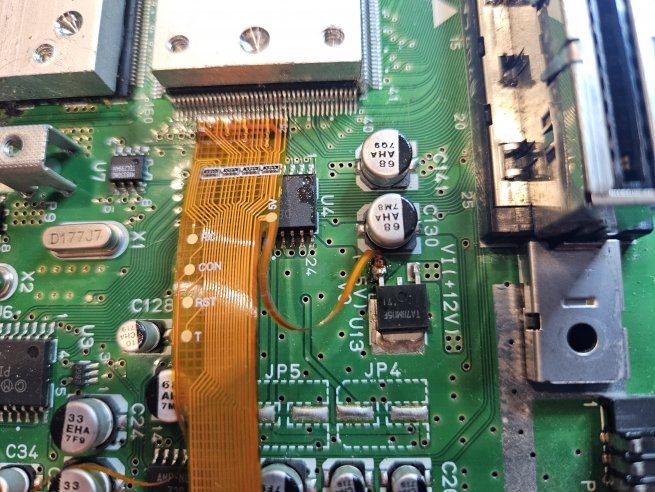

Une fois cela fait on va souder la pistes 5V sur le transistor 5V en dessous des 2 condos chimique

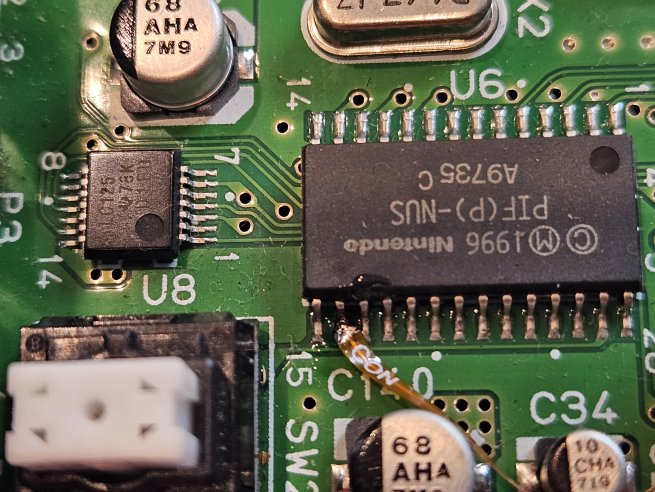

et pour finir avec le nappe on va souder le point CON sur le PIF de la console comme sur la photo ci-dessous.

il se trouve juste à coter du bouton reset.

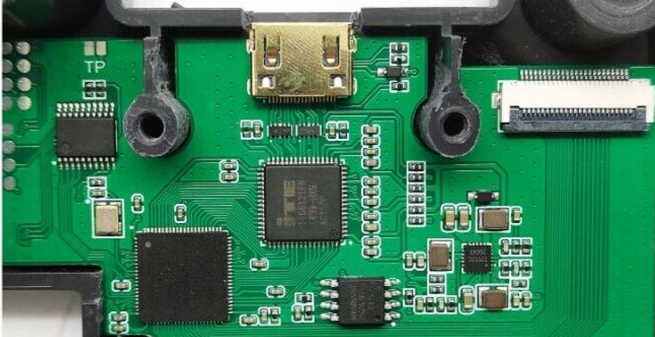

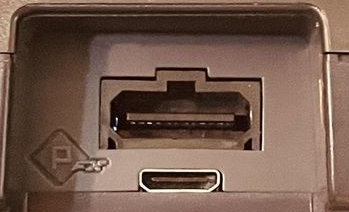

on va venir placer la board à son emplacement et faire la découpe pour le port HDMI

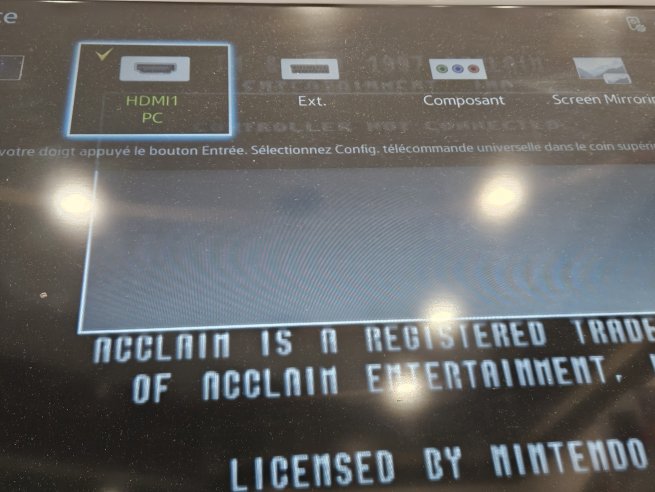

une foi cela fait, vous avez fait le plus difficile il vous suffit de remonter la console et tester avec un jeu.

n'hesitez pas à me mp en cas de question.

Bon montage à tous
